究竟哪个是世界上第一种侧摆装填的转轮手枪？

接上一期的话题，上一回介绍了柯尔特M1889转轮手枪，以及在此基础上派生出的柯尔特M1892、柯尔特M1909“新军用型”和.45ACP口径的柯尔特M1917。以柯尔特公司的产品序列来说，柯尔特M1889的确是该公司生产的第一种侧摆装填、双动击发转轮手枪，但如果追溯到更早，我们会发现侧摆装填结构的历史比我们想象的要更长。

在“转轮手枪必须少装一发弹才安全吗？――转轮手枪保险机构技术史”一文中，彩云提到一个叫艾弗・约翰逊（Iver Johnson）的人，他发明了一种传动块（transfer bar）结构，大大提高了转轮手枪安全性能，传动块的使用也让艾弗・约翰逊“自动保险”（Safety automatic）转轮手枪和“自动保险无击锤”（Safety automatic hammerless）转轮手枪成为当时最安全的自动手枪。但在1883-1889年，艾弗・约翰逊的公司还生产过一种“洛弗尔保险型双动转轮手枪（Lovell Safety Double Action）”，该枪产量很少，有.32英寸和.38英寸两个口径，分别发射.32英寸史密斯-维森中心发火转轮手枪弹（.32S&W）和.38英寸史密斯-维森中心发火转轮手枪弹（.38S&W），枪身镀镍，握把材质为黑色硬橡胶，刻有网格状防滑纹。

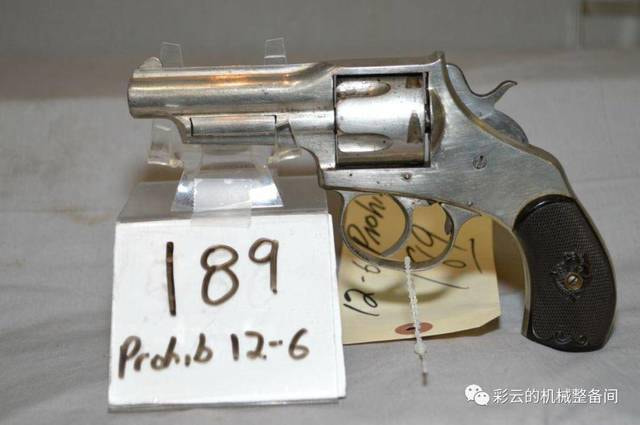

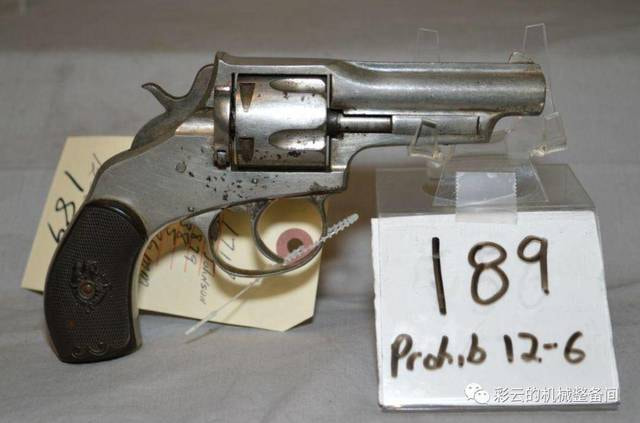

洛弗尔保险型双动转轮手枪（Lovell Safety Double Action）

该枪一个突出特点就是使用了侧摆式转轮，这要比柯尔特M1889转轮手枪早至少6年。只是，它的侧摆式转轮和柯尔特M1889很不一样，不是向左摆出，是向右摆出，而且是整个转轮连同转轮轴水平向右回转一个角度。但无论如何，洛弗尔保险型双动转轮手枪的这种装填方式的的确确属于“侧摆转轮”，这个你还真否定不了。

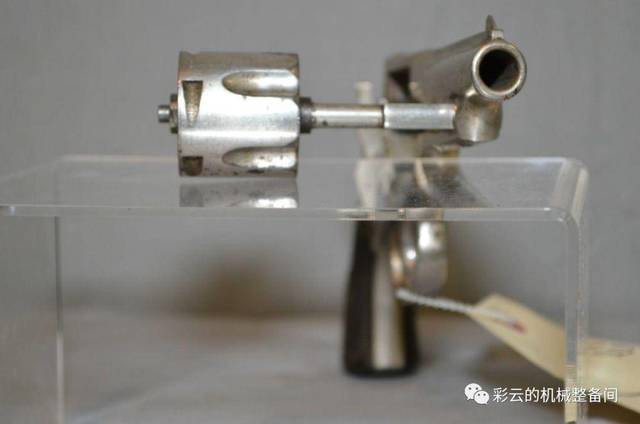

洛弗尔保险型双动转轮手枪的转轮是水平向右前方摆出的，和今天常见的侧摆转轮差异很大。

但是，洛弗尔保险型双动转轮手枪的水平回转侧摆转轮并不是艾弗原创设计的，而是收购的技术专利。比洛弗尔保险型双动转轮手枪稍早一点点的时候，一个叫查尔斯・S・沙特克（Charles S. Shattuck）的人设计过一种沙特克转轮手枪，于1879年获得技术专利，比柯尔特M1889转轮手枪早了10年。该枪口径为0.32英寸，发射.32英寸边缘发火手枪弹，转轮弹容量5发，单动击发，装填方式也是水平向右回转摆出转轮。不过此人的公司经营不善，最终被艾弗收购，其侧摆式转轮的技术专利也被一并收购，归艾弗的公司所有，后来就用到了洛弗尔保险型双动转轮手枪上。

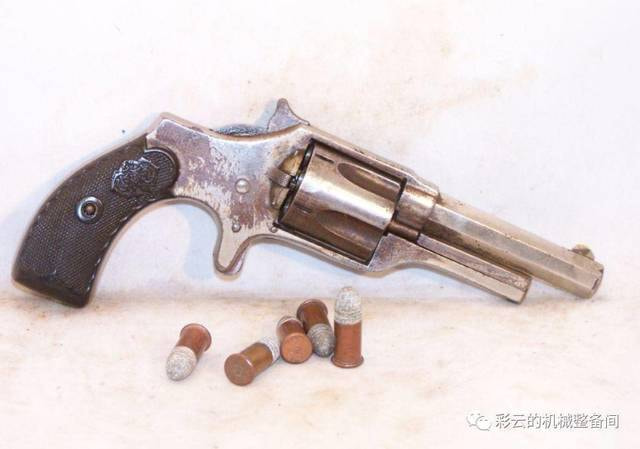

沙特克单动转轮手枪和.32英寸边缘发火手枪弹

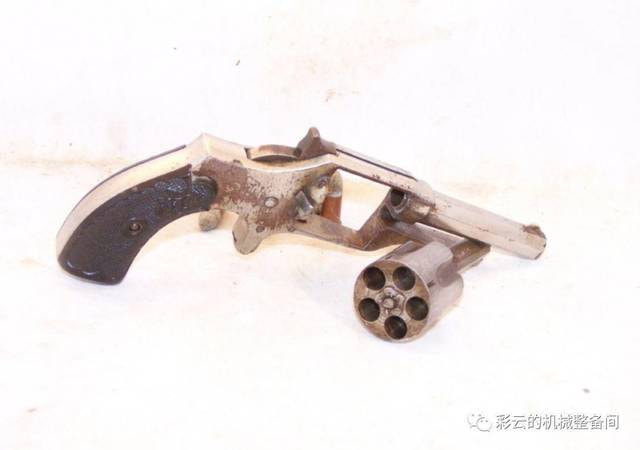

沙特克转轮手枪的转轮弹巢摆出时的形态

沙特克最初设计的侧摆转轮没有抛壳挺，向右摆出转轮后需将转轮取下，用安装转轮的轴当退壳杆一个一个捅出空弹壳；该结构到了艾弗设计的洛弗尔保险型双动转轮手枪上有了重大改进，转轮中心有一个带弹簧的星形抛壳挺，摆出转轮后将转轮往前一推，星形抛壳挺就顶出，把空弹壳一并推出去了。

那么，沙特克转轮手枪是不是“第一种侧摆装填的转轮手枪”呢？还不是。

在1860年的时候，一个叫D・穆尔（D Moore）的美国人设计了一种后装转轮手枪，并于1860年11月18日取得了专利。穆尔转轮手枪为单动击发，弹容量7发，发射.32英寸边缘发火手枪弹，其装填方式在当时来看非常特别，不是撅下枪管装填，也不是打开转轮架右侧的装填活门，而是把整个转轮弹巢向右摆动一个角度，露出一个月牙形截面，此时就能给露出的弹巢装弹了。虽然该枪装填方式仍需要装一发转动一格转轮，和今天“哗啦”一下摆出整个转轮弹巢的转轮手枪差异很大，但毫无疑问，这也是“转轮侧摆装填”，是今天侧摆装填转轮手枪的鼻祖，这才是真正意义上的“第一种侧摆装填转轮手枪”。在南北战争的时候，穆尔转轮手枪很受交战双方的欢迎，有很多参战军人自费购买了这种手枪。

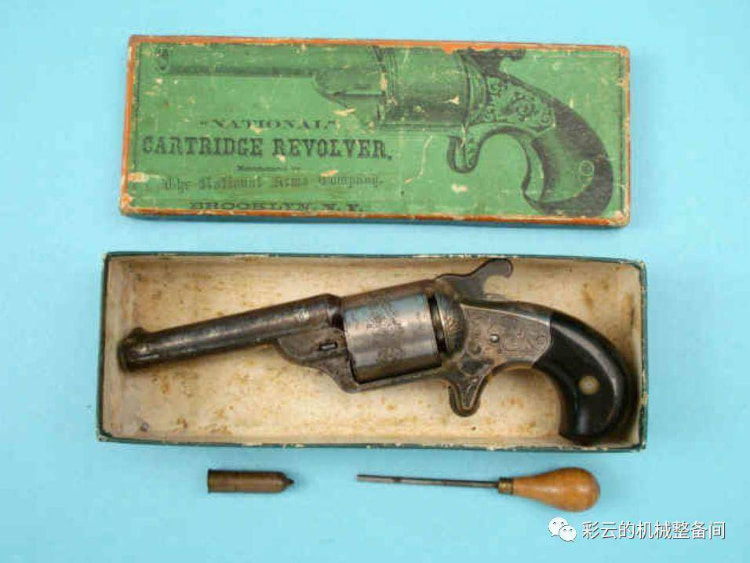

穆尔转轮手枪

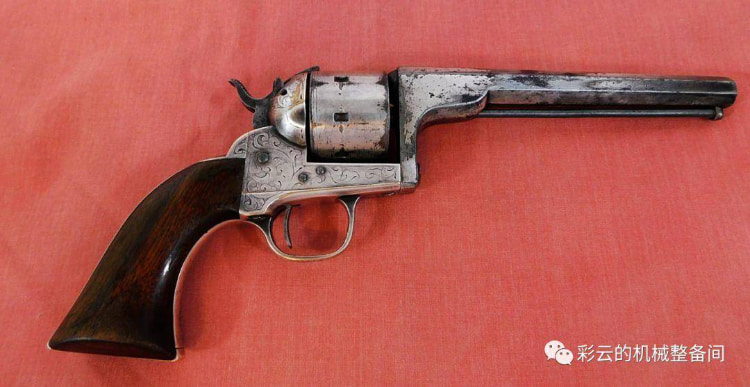

穆尔转轮手枪的转轮弹巢是向右摆出一个角度装填的。

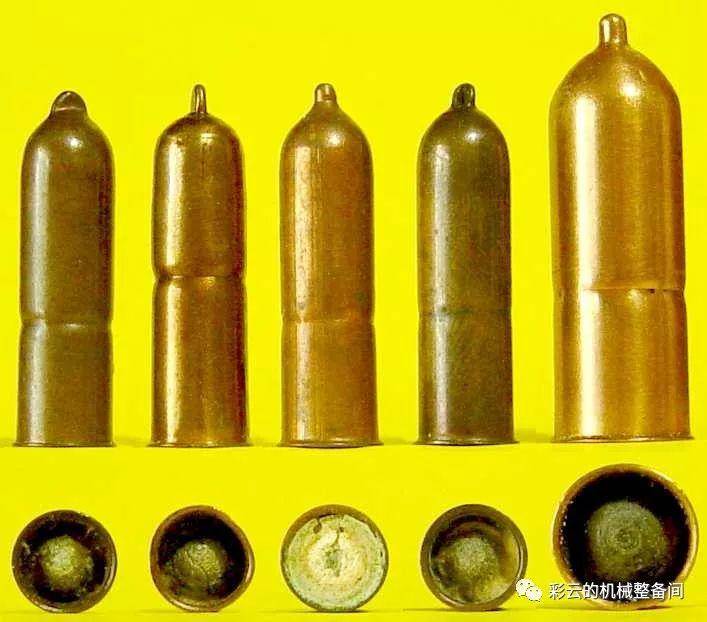

穆尔转轮手枪的设计什么都好，偏偏就惹了一个大麻烦 ―― 1860年的时候，罗林・怀特（Rollin White）卖给的史密斯-维森公司的贯通转轮专利还没过期呢！为此史密斯-维森公司起诉了穆尔，控告其侵犯专利权。最后不出意外，穆尔输了官司，已经生产的3376支穆尔转轮手枪归史密斯-维森公司所有，并且打上了史密斯-维森公司的铭文，这真是莫大的耻辱啊！不过穆尔的公司算是保住了，于1866年改名为国家火器公司（National Firearms Company），并于1870年被柯尔特公司收购。在此期间，为规避史密斯-维森公司所拥有的贯通转轮专利，穆尔还设计了一种“奶嘴发火弹（teat fire cartridge）”和配套的转轮手枪，当然这是题外话。
