说说那些不用枪管偏移闭锁的现代自动手枪

上一期介绍了勃朗宁枪管偏移闭锁方式，这是现代管退式自动手枪使用最多的一种闭锁方式。但在现代自动手枪中，也有一些型号虽然同为管退式原理，刚性闭锁，有套筒，但闭锁的具体实现方式并不采用枪管偏移，而是另辟蹊径。

1、卡铁摆动式闭锁

卡铁摆动式闭锁在手枪上运用得很早，毛瑟C96自动手枪，也就是大家熟悉的“盒子炮”、“驳壳枪”用的就是卡铁摆动闭锁。在使用套筒结构的现代自动手枪中，德国瓦尔特P38/P1手枪、意大利伯莱塔92手枪（美国M9手枪）俄罗斯谢尔久科夫SPS手枪等也使用卡铁摆动闭锁。

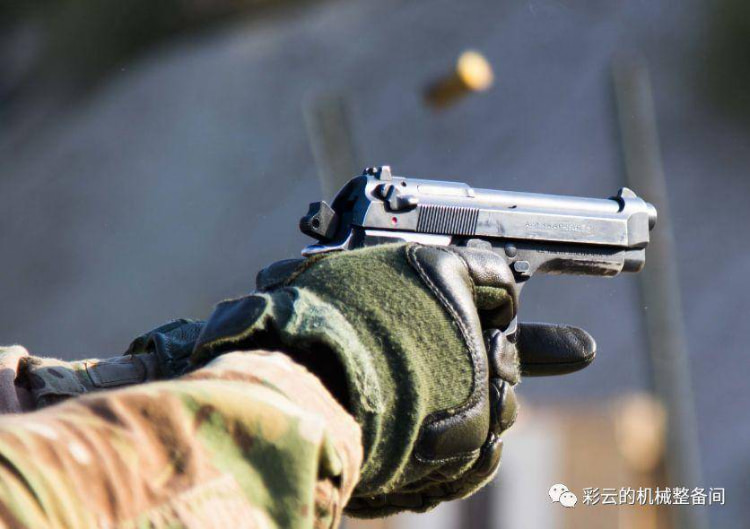

美军装备的M9手枪，为引进生产的意大利伯莱塔92F手枪

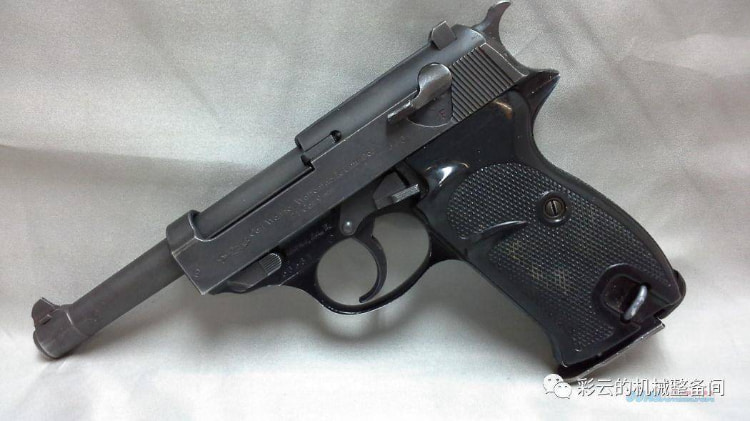

西德瓦尔特P1手枪，为二战时纳粹德国装备的瓦尔特P38手枪的现代改进型，主要改进之处是使用轻质铝合金套筒。

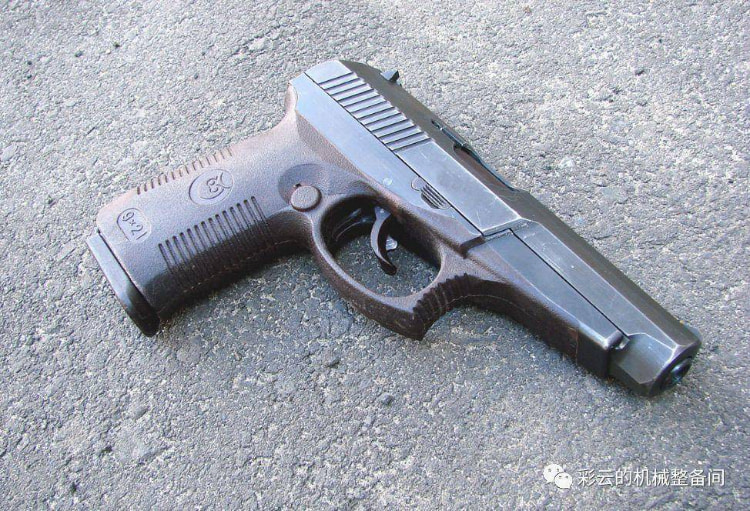

谢尔久科夫SPS（SR-1）手枪，9x21mm口径，属俄罗斯1990年代研发的三种新型自动手枪的一种（另两种分别是使用管退式+枪管偏移闭锁的雅利金PYa和使用管退式+枪管旋转闭锁的Gsh-18，PYa上一期已经提到，Gsh-18下文会提到）

卡铁摆动闭锁的基本原理是枪管与套筒之间设计一个特殊形状的卡铁，卡铁能做一定角度摆动。当套筒推弹上膛时卡铁上升，将枪管与套筒锁定在一起，此时枪管与套筒刚性连接，光靠枪弹击发产生的膛压不能自动顶开套筒后坐；击发后，枪管和套筒先是连在一起共同后坐一小段距离，随后卡铁被开锁斜面带动向下偏转，解除枪管与套筒之间的锁定关系完成开锁，此时枪管停止后坐，套筒在惯性作用下继续后坐完成抽壳。在套筒复进行程中，当套筒推弹进膛到位后，与枪管一同走完最后一小段自由行程，闭锁卡铁又被闭锁斜面带动向上偏转，重新将枪管和套筒锁定在一起。

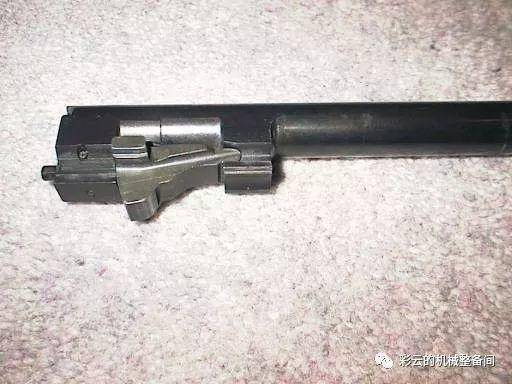

拆下的伯莱塔92F手枪枪管，枪管下方三角形的零件就是闭锁卡铁

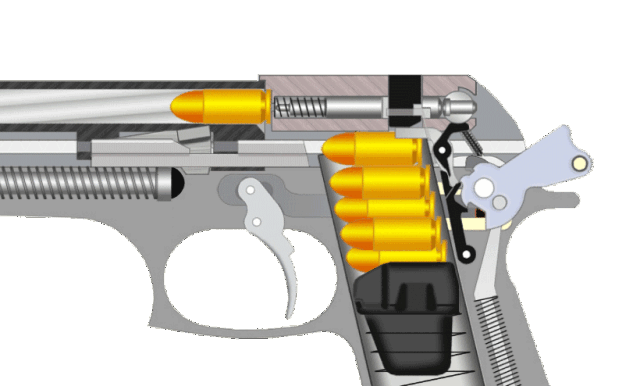

伯莱塔92F工作原理动图，注意看枪管弹膛下方那个闭锁卡铁的动作

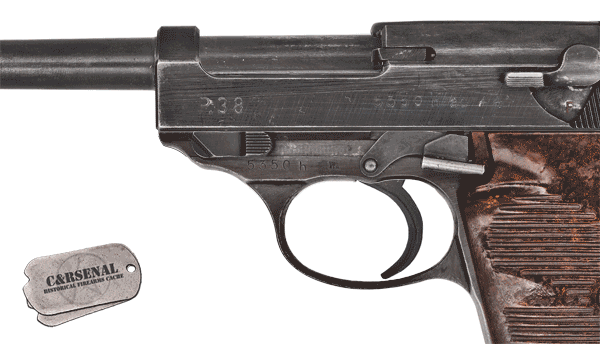

瓦尔特P38的闭锁卡铁动作动图，伯莱塔92和瓦尔特P38的闭锁卡铁工作方式一脉相承。

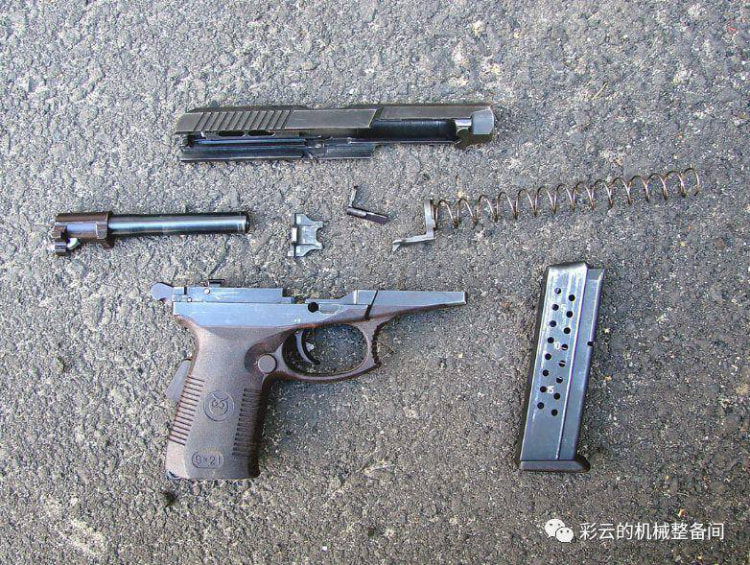

分解后的谢尔久科夫SPS手枪，注意枪管前方有一个梯形小零件，这就是该枪的闭锁卡铁。该枪的卡铁摆动闭锁原理和瓦尔特P38、伯莱塔92非常相似。

2、枪管旋转闭锁

枪管旋转闭锁也是一种历史悠久的自动手枪闭锁方式，该原理与自动步枪的枪机旋转闭锁类似，靠枪管与枪机（现代自动手枪上就是套筒）之间的闭锁凸笋互相扣合完成闭锁，打一个用俗用滥的比方就是高压锅锅盖与锅体之间的扣合锁定方式。和步枪上的枪机旋转闭锁枪管不转、枪机转相反，自动手枪上使用的枪管旋转闭锁是枪管旋转，套筒不转。

枪管旋转闭锁在早期自动手枪上就有运用，典型的产品是奥地利斯太尔M1912自动手枪。该枪使用固定弹仓、桥夹装填，击发后套筒先与枪管一同后坐一小段距离，然后枪管被套筒座上的螺旋槽带动旋转，闭锁凸笋与套筒内闭锁槽脱离完成开锁，套筒继续后坐抽壳；套筒复进时枪管又被套筒座上的螺旋槽带动反向旋转，让闭锁凸笋与套筒内闭锁槽重新扣合闭锁。

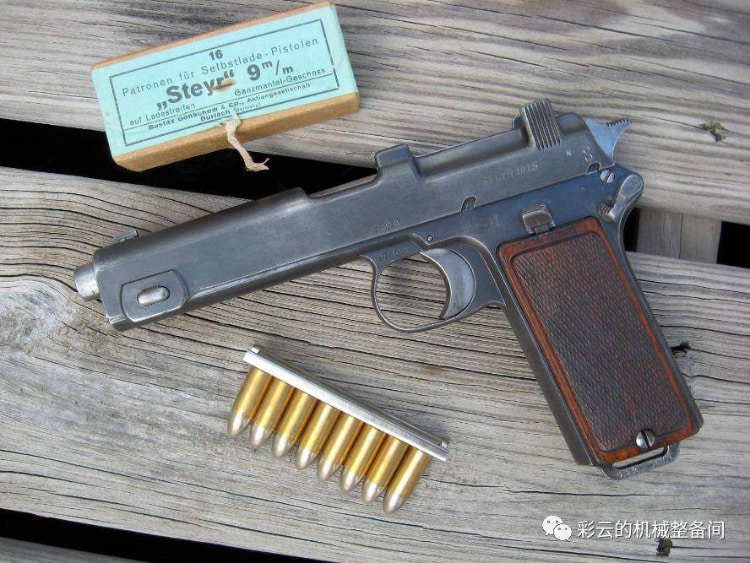

斯太尔M1912自动手枪

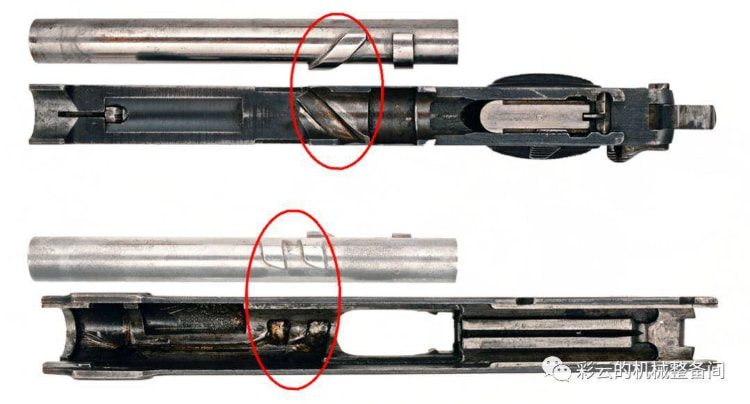

分解后的斯太尔M1912手枪，上图为枪管与套筒座（就是带握把的整个下半部分枪身），红圈圈出的是两者配合的凸笋与螺旋槽，两者配合使枪管在短促后坐时旋转开锁；下图为枪管与套筒（展示的是套筒内部），红圈圈出的是两者配合的闭锁凸笋和闭锁槽，枪管旋转后两者错开脱离，套筒就开锁了。

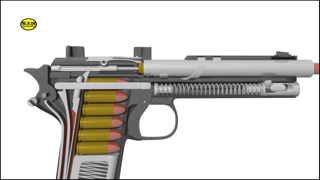

如果比较抽象的话可以看这个动图

现代自动手枪上，意大利伯莱塔Px4“风暴”手枪、俄罗斯Gsh-18手枪、中国QSZ92式9mm手枪、以及前段时间成为热点的奥地利Glock46手枪都使用类似的结构。

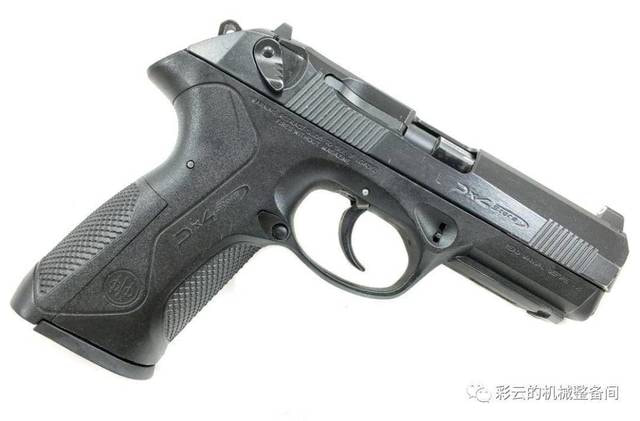

伯莱塔Px4“风暴”自动手枪，外观相当科幻前卫

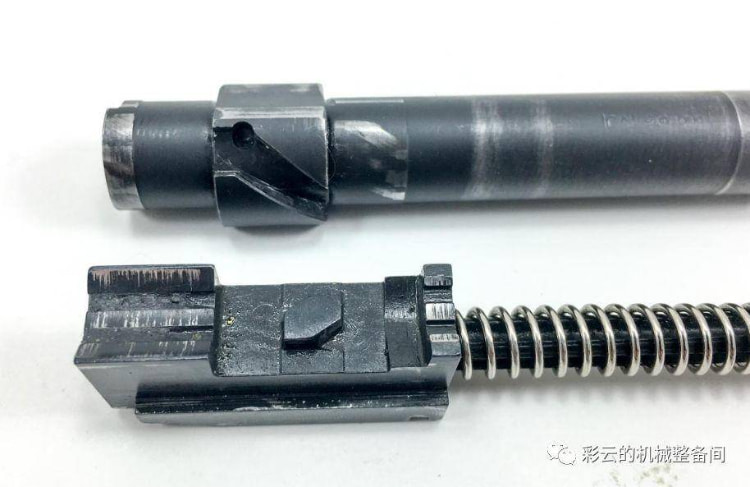

Px4“风暴”的枪管上有螺旋槽，枪管下方的复进簧座上有对应的带动凸笋，装配时凸笋卡在螺旋槽内，枪管短促后坐时两者带动让枪管旋转。
