为什么有的手枪套筒后坐时枪管向上翘？

之前写了一堆关于转轮手枪的文章，有读者老爷提意见了，喂喂能不能写点现代的，勃朗宁的题材就这么结束了吗？好吧，那今天就回到现代，回到勃朗宁话题，回答一个和勃朗宁原理有关的读者提问：为什么有的手枪套筒后坐时枪管会向上翘？

这里就要说到勃朗宁发明的枪管偏移闭锁原理了。在勃朗宁设计柯尔特M1900手枪时，由于该枪发射.38ACP手枪弹，威力较大，用惯性闭锁的自由枪机原理hold不住，因此必须考虑使用刚性闭锁。为此勃朗宁发明了一种让枪管起落，实现与套筒扣合、脱开的原理，用在柯尔特M1900手枪上，这就是枪管偏移闭锁的开端。

在柯尔特M1900手枪的枪管前端和后端各有一个8字形铰链，铰链一头连在枪管上，一头连在套筒座上；在枪管的上方开有3道弧形形凸起，相应地套筒内对应位置有3道凹槽。击发时，枪管通过上方的3道弧形凸起和套筒内对应的凹槽扣合闭锁，击发后枪管后坐一小段距离，由于有前后两个铰链的存在，枪管一边后坐一边平行向下移动，弧形凸起从套筒内脱出，解除和套筒的锁定完成开锁，套筒继续后坐抽出空弹壳。在套筒复进行程中，套筒通过弹匣时推弹匣内最上一发弹顺着进弹坡上膛，推弹到位后套筒推着枪管一起前进，由于铰链的存在，枪管一边前进一边抬升，最终枪管顶端的弧形凸起和套筒内凹槽重新扣合，重新实现闭锁，此时就能打第二发了。

柯尔特M1900手枪，为管退式+枪管偏移闭锁的鼻祖，圈出的是枪管顶部的闭锁凸筋。

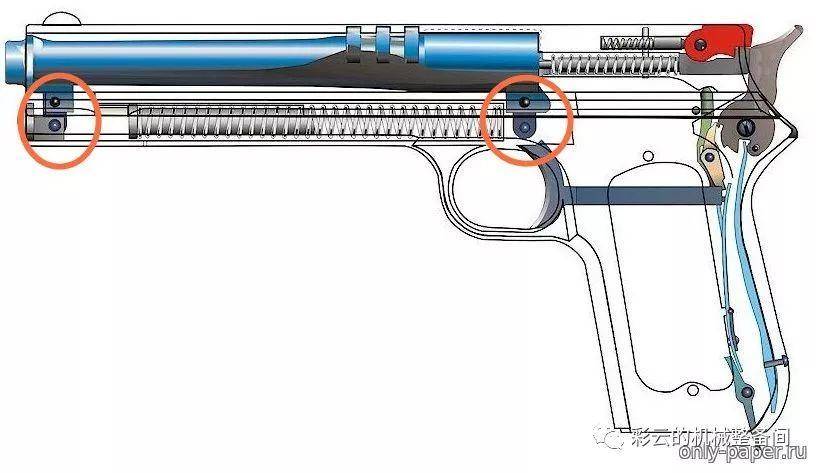

柯尔特M1900手枪枪管前后各有一个铰链，通过铰链偏转带动枪管上下平移完成开闭锁动作，到柯尔特M1911手枪，铰链只保留后方一个，靠枪管尾端偏移完成开闭锁。

到了柯尔特M1911自动手枪，还是使用枪管偏移闭锁方式，靠枪管顶部的闭锁凸筋与套筒内闭锁槽配合闭锁，所不同的是枪管铰链从两个简化为一个，只在枪管后方有一个8字形铰链，击发后枪管后端下沉与套筒脱离开锁，所以在套筒后坐时，外露的枪管向上翘起，像歪斜了一样。该结构非常经典，到今天各种现代版M1911手枪还在使用。

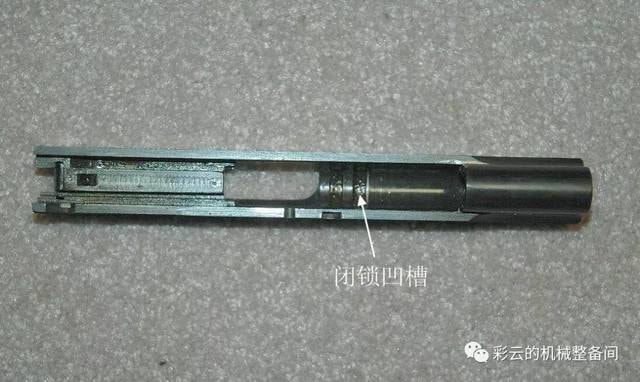

翻转过来的柯尔特M1911手枪套筒，注意标注出的闭锁凹槽

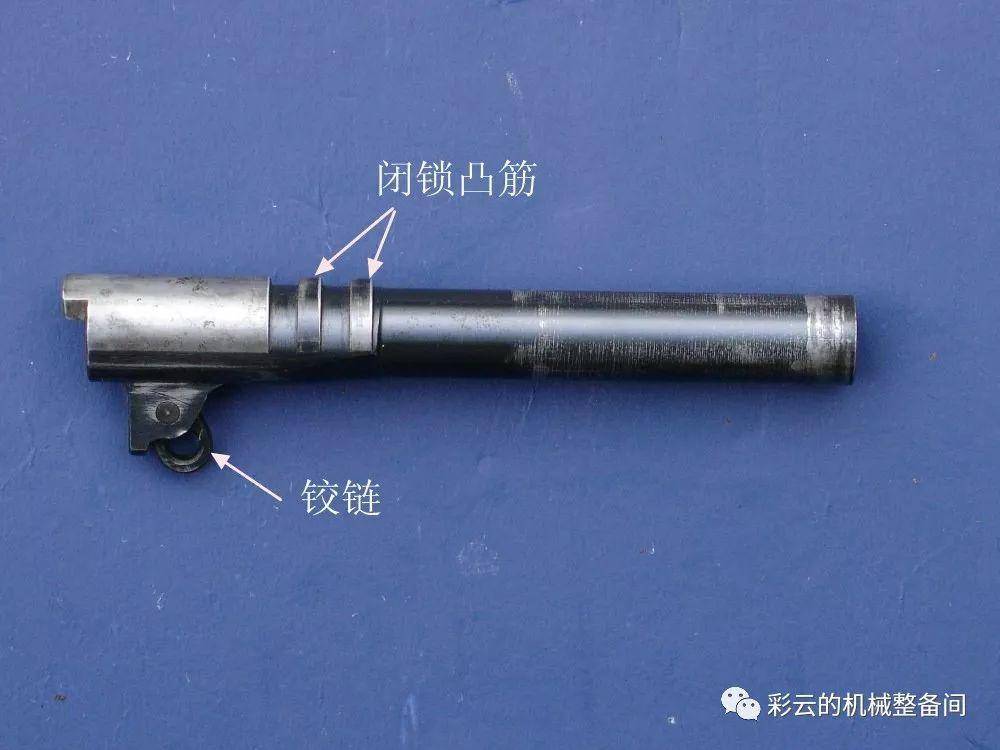

柯尔特M1911的枪管，尾部有一个铰链，顶部有闭锁凸筋。

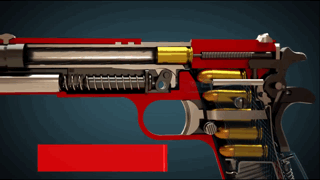

柯尔特M1911A1手枪开锁动作动图，注意观察铰链是如何带动枪管后端下降的。

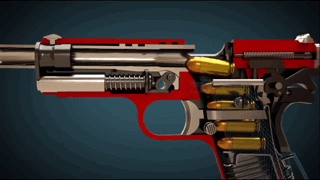

柯尔特M1911A1闭锁动作动图，也注意观察铰链的动作。

柯尔特M1911手枪的枪管闭锁凸筋为半弧形，开在枪管顶部，苏联枪械设计师托卡列夫发现该结构还可以再简化，将半弧形的枪管凸筋变成环绕枪管的几道环形凸筋，可以大大简化加工。在托卡列夫设计的TT-30手枪上，枪管闭锁凸筋还是类似柯尔特M1911的半弧形，到工艺精简优化的TT-33手枪上，闭锁凸筋就改为更利于加工的环形。

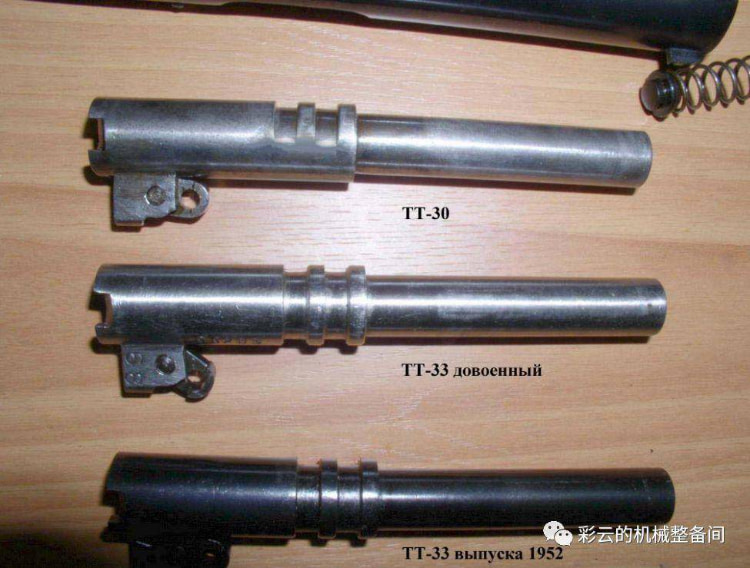

TT-30的枪管闭锁凸筋类似柯尔特M1911，为半圆弧形，到TT-33改为更简单的环形。

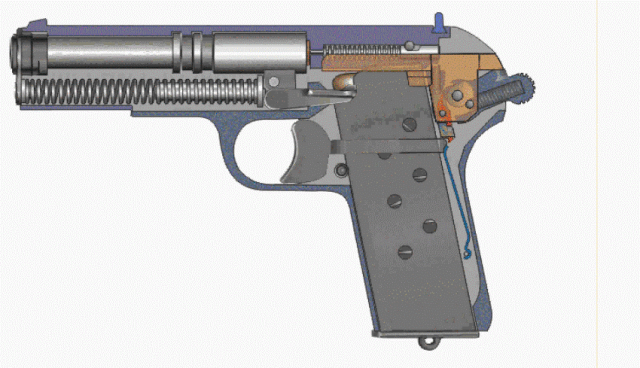

TT-33手枪枪管偏移闭锁动图演示

到Glock、SIG Sauer 、FNS等现代自动手枪，其自动原理和闭锁原理仍是经典的勃朗宁管退式、枪管偏移闭锁，但闭锁支撑面设计再次被简化，不再使用枪管上开凸筋的办法，相应地套筒内也不再专门开闭锁槽，而是将枪管弹膛部分外廓设计成方形，与套筒抛壳窗配合完成闭锁，简单地说闭锁状态时方形弹膛卡在套筒抛壳窗里封闭后膛，开锁时枪管尾部下沉，方形弹膛与套筒抛壳窗脱开完成开锁。

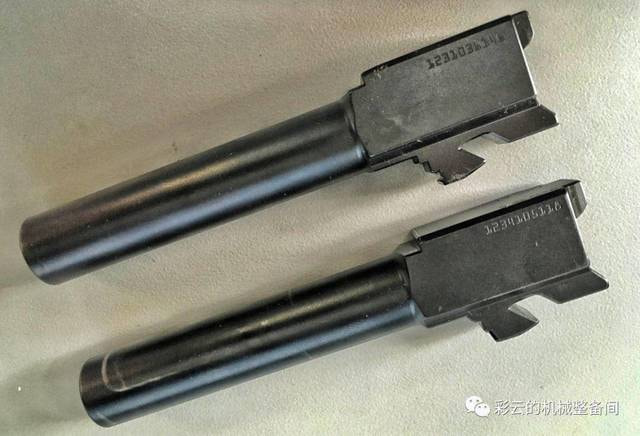

Glock手枪的枪管，上为Glock17的，下为Glock19的，枪管取消了弧形或环形闭锁凸筋，用方形弹膛卡入套筒抛壳窗闭锁。

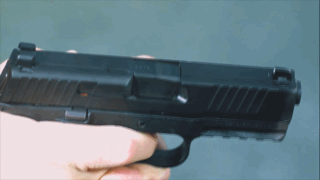

一支FN509自动手枪射击慢动作，注意枪管后端的方形弹膛是如何卡入套筒抛壳窗闭锁的。

勃朗宁枪管偏移闭锁机构在发展演化过程中，被简化的除了枪管闭锁凸筋，还有带动枪管偏移的传动件。在勃朗宁最早的设计中，带动枪管偏移的传动件为8字形铰链，铰链上端连在枪管末端，下端连在套筒座上，空仓挂机解脱杆轴横穿套筒座，正好穿过铰链下方孔将其固定，因此空仓挂机解脱杆还扮演着枪管固定销的作用。这种结构在分解结合时需要先将枪管铰链大致对准套筒座上安装空仓挂机解脱杆的孔，然后装上空仓挂机解脱杆，解脱杆轴要正好穿过铰链孔才算安装到位，装配时对零件定位要求较高，在战场上或暗光条件下难度较大。

柯尔特M1911A1手枪和空仓挂机杠杆特写（小图特写是柯尔特M1911），打光最后一发子弹后套筒后坐，空仓挂机杠杆被弹匣托弹板抬起，卡入套筒侧面的小缺口里，套筒即被挂住提示弹药打光。该空仓挂机杠杆的轴还起到固定枪管铰链的作用。

拆下的空仓挂机杠杆，左侧那根轴就横贯套筒座，枪管下方的铰链正好被这根轴穿过。

也许是觉得铰链传动结构过于繁琐，到20世纪20-30年代，勃朗宁为比利时FN公司设计勃朗宁FN大威力手枪时把这个铰链传动件给取消了，换成开放式的开闭锁带动斜面。击发后枪管后坐一小段距离，枪管尾端下方的传动凸起撞击套筒座内带斜面的传动块，在斜面互相作用下枪管尾端下沉开锁；抛壳再装填动作完成，套筒复进即将到位时，枪管尾端的传动凸起又与套筒座内传动块配合，把枪管尾端抬起重新闭锁。这种用传动凸起与传动块配合开闭锁的方式比铰链传动简单得多，分解结合时也更容易装配，因此在勃朗宁FN大威力手枪之后大量流行，如波兰在二战前夕装备过一种拉多姆VIS-35手枪，其结构基本模仿柯尔特M1911手枪，但特地将闭锁带动方式从柯尔特M1911的铰链式改为勃朗宁FN大威力手枪的斜面式；朝鲜在20世纪60年代仿制托卡列夫TT-33手枪的产品68式手枪也对闭锁传动件做了类似改进。时至今日，Glock、SIG Sauer等采用管退式、枪管偏移闭锁原理的自动手枪，其枪管偏移带动方式也是这种斜面式。
